全國(guó)服務(wù)熱線
18112840006
熱點(diǎn)行業(yè)資訊
常見(jiàn)問(wèn)題
金屬去應(yīng)力退火組織會(huì)變嗎(鋼去應(yīng)力組織晶粒細(xì)化)
時(shí)間: 2021-10-30 14:58:53
瀏覽次數(shù)：
金屬去應(yīng)力退火較多的退火方式,經(jīng)過(guò)去應(yīng)力退火工藝的處理之后能夠較大程度的降低金屬材料出現(xiàn)變形和開(kāi)裂的概率.
金屬鋼制壓力容器去應(yīng)力退火時(shí),剛中的組織會(huì)發(fā)生變化嗎？將工件加熱至較低溫度，保溫一定時(shí)間后冷卻，使工件發(fā)生回復(fù)，從而消除鋼的殘余內(nèi)應(yīng)力的工藝稱(chēng)為去應(yīng)力退火，不發(fā)生組織改變。

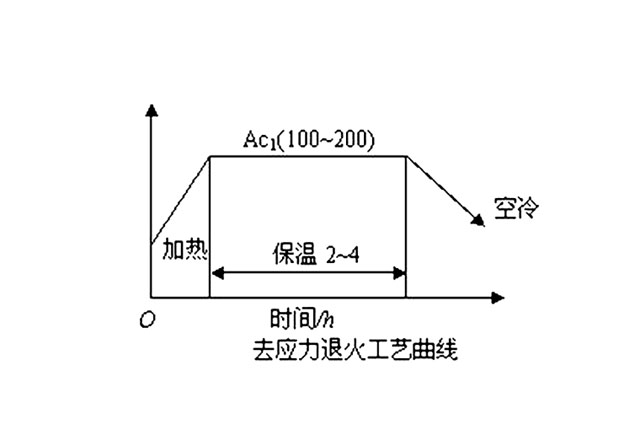

上圖為去應(yīng)力退火曲線圖
金屬去應(yīng)力退火的加熱溫度低于相變溫度，因此，在整個(gè)熱處理過(guò)程中不發(fā)生組織轉(zhuǎn)變。退火后組織晶粒細(xì)化了，應(yīng)力分布更均勻。
冷形變后的金屬在低于再結(jié)晶溫度加熱，以去除內(nèi)應(yīng)力，但仍保留冷作硬化效果的熱處理，稱(chēng)為去應(yīng)力退火，也稱(chēng)低溫退火。 在鋼去應(yīng)力退火中金屬組織及性能的變化，相當(dāng)于溫度曲線圖中的恢復(fù)階段。在實(shí)際生產(chǎn)中，去應(yīng)力退火工藝的應(yīng)用比上述定義廣泛得多，常用的設(shè)備為：去應(yīng)力退火爐。熱鍛軋、鑄造、各種冷變形加工、切 削或切割、焊接、熱處理，甚至機(jī)器零部件裝配后，在不改變組織狀態(tài)，保留冷作、熱作或表面硬化的條件下，對(duì)鋼材或機(jī)器零部件進(jìn)行較低溫度的加熱，以去除內(nèi)應(yīng)力，減小變形開(kāi)裂傾向的工藝，都可稱(chēng)為去應(yīng)力退火。
去應(yīng)力退火的原理是什么？
金屬去應(yīng)力退火并不能完全消除工件內(nèi)部的殘余應(yīng)力，而只是大部分消除。要使殘余應(yīng)力徹底消除，需將鋼加熱至更高溫度。在這種條件下，可能會(huì)帶來(lái)其他組織變化，危及材料的使用性能。進(jìn)行去應(yīng)力退火時(shí)，金屬在一定溫度作用下通過(guò)內(nèi)部局部塑性變形(當(dāng)應(yīng)力超過(guò)該溫度下材料的屈服強(qiáng)度時(shí))或局部的弛豫過(guò)程(當(dāng)應(yīng)力小于該溫度下材料的屈服強(qiáng)度時(shí))使殘余應(yīng)力松弛而達(dá)到消除的目的。在去應(yīng)力退火時(shí)，工件一般緩慢加熱至較低溫度(灰口鑄鐵為500～550℃，鋼為500～650℃，有色金屬合金沖壓件為再結(jié)晶開(kāi)始溫度以下)，保持一段時(shí)間后，緩慢冷卻，以防止產(chǎn)生新的殘余應(yīng)力。
相關(guān)推薦：
去應(yīng)力退火爐一爐正常二爐出現(xiàn)斷電診斷排除
鑄件退火溫度多少需要根據(jù)材質(zhì)和工藝確定
上圖為去應(yīng)力退火曲線圖
冷形變后的金屬在低于再結(jié)晶溫度加熱，以去除內(nèi)應(yīng)力，但仍保留冷作硬化效果的熱處理，稱(chēng)為去應(yīng)力退火，也稱(chēng)低溫退火。 在鋼去應(yīng)力退火中金屬組織及性能的變化，相當(dāng)于溫度曲線圖中的恢復(fù)階段。在實(shí)際生產(chǎn)中，去應(yīng)力退火工藝的應(yīng)用比上述定義廣泛得多，常用的設(shè)備為：去應(yīng)力退火爐。熱鍛軋、鑄造、各種冷變形加工、切 削或切割、焊接、熱處理，甚至機(jī)器零部件裝配后，在不改變組織狀態(tài)，保留冷作、熱作或表面硬化的條件下，對(duì)鋼材或機(jī)器零部件進(jìn)行較低溫度的加熱，以去除內(nèi)應(yīng)力，減小變形開(kāi)裂傾向的工藝，都可稱(chēng)為去應(yīng)力退火。
金屬去應(yīng)力退火并不能完全消除工件內(nèi)部的殘余應(yīng)力，而只是大部分消除。要使殘余應(yīng)力徹底消除，需將鋼加熱至更高溫度。在這種條件下，可能會(huì)帶來(lái)其他組織變化，危及材料的使用性能。進(jìn)行去應(yīng)力退火時(shí)，金屬在一定溫度作用下通過(guò)內(nèi)部局部塑性變形(當(dāng)應(yīng)力超過(guò)該溫度下材料的屈服強(qiáng)度時(shí))或局部的弛豫過(guò)程(當(dāng)應(yīng)力小于該溫度下材料的屈服強(qiáng)度時(shí))使殘余應(yīng)力松弛而達(dá)到消除的目的。在去應(yīng)力退火時(shí)，工件一般緩慢加熱至較低溫度(灰口鑄鐵為500～550℃，鋼為500～650℃，有色金屬合金沖壓件為再結(jié)晶開(kāi)始溫度以下)，保持一段時(shí)間后，緩慢冷卻，以防止產(chǎn)生新的殘余應(yīng)力。
相關(guān)推薦：
去應(yīng)力退火爐一爐正常二爐出現(xiàn)斷電診斷排除
鑄件退火溫度多少需要根據(jù)材質(zhì)和工藝確定
Copyright ? 丹陽(yáng)市電爐廠有限公司 版權(quán)所有 www.bc6691.com
全國(guó)服務(wù)電話(huà)：18112840006 郵箱：18912840006@189.cn
公司地址：江蘇鎮(zhèn)江丹陽(yáng)市開(kāi)發(fā)區(qū)開(kāi)發(fā)大道168號(hào)
臺(tái)車(chē)爐，回火爐，退火爐
